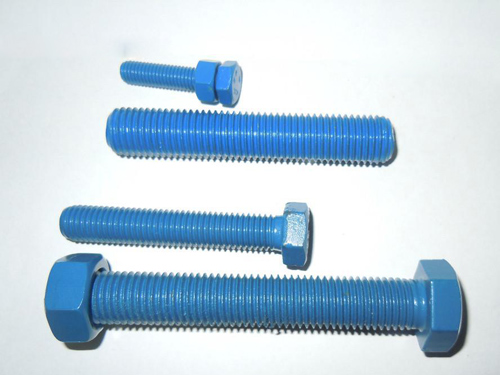

鐵氟龍涂料是以含氟聚合物為成膜物質(zhì)的特種高溫功能涂料，俗稱四氟涂料，核心賣點(diǎn)：不粘、自潤(rùn)滑、耐強(qiáng)酸強(qiáng)堿、耐高溫、疏水疏油、絕緣。
?
現(xiàn)在就跟小編一起去探討下鐵氟龍涂料的施工工藝是怎樣的吧？
一、前期基材前處理
1. 脫脂除油
金屬件（鋁、鋼、不銹鋼）：堿洗脫脂 / 溶劑浸泡（丙酮、除油劑）
油污重工件：超聲波清洗 5–10min
清水沖洗，120℃烘干，表面無水珠、無油膜
殘留油污會(huì)導(dǎo)致涂層脫落、針孔、起泡。
2. 表面粗化（必備，氟涂層無附著力，必須機(jī)械錨固）
兩種常用方式：
噴砂
白剛玉 / 玻璃微珠，粗糙度控制 Ra 25–50μm；
標(biāo)準(zhǔn)：?jiǎn)」饩鶆颉o光亮鏡面、無漏噴。
手工打磨（小件修補(bǔ)）
80–120 目砂紙整體打磨，禁止只局部輕磨。
3. 二次清潔
噴砂后吹掃粉塵，酒精擦拭表面，烘干備用；禁止手直接觸碰粗化面，手上油脂會(huì)破壞附著力。
二、底漆噴涂工序
鐵氟龍必須配套專用氟碳底漆，作用：粘接金屬基材與氟面層。
涂料調(diào)配：按廠家比例稀釋，過濾 80–120 目濾網(wǎng)，無顆粒
噴涂參數(shù)：
噴槍氣壓 0.2–0.4MPa，距離工件 15–25cm，薄噴多層濕膜
濕膜厚度：?jiǎn)蔚?10–25μm，總干膜 10–30μm
流平 + 低溫烘干：
常溫流平 5–10min，烘箱 120–150℃烘烤 10–20min，完全揮發(fā)溶劑，表面干爽不粘手。
三、面涂（鐵氟龍主涂層）噴涂
1. 涂料調(diào)配
PTFE/FEP/PFA 液體涂料：加水或?qū)Ｓ孟♂寗嚢杈鶆颍瑸V網(wǎng)過濾
注意 PTFE 懸浮液易沉淀，噴涂過程持續(xù)低速攪拌
2. 噴涂操作
薄噴多層，厚噴易流掛、針孔，分 2–4 道噴涂；
每噴一道，間隔 3–8 分鐘表干再噴下一道。
干膜總厚度參考：
普通不粘廚具：20–40μm
工業(yè)防腐耐磨件：50–80μm
厚膜防腐粉末氟涂層：100–200μm
3. 常溫流平
全部噴涂完成后，室溫靜置 5–15 分鐘，讓涂層自動(dòng)流平，消除噴點(diǎn)橘皮。
四、預(yù)烘（除溶劑，防止燒結(jié)起泡）
烘箱溫度 110–160℃，保溫 15–40min
目的：徹底揮發(fā)涂料內(nèi)部水分、有機(jī)溶劑，避免高溫?zé)Y(jié)時(shí)溶劑急劇汽化，造成針孔、鼓泡。
五、高溫?zé)Y(jié)
不同氟樹脂燒結(jié)溫度、保溫時(shí)間差異很大，不能混燒：
PTFE 涂層（不粘鍋通用）
升溫至 370～380℃，保溫 10–30min
低于 360℃無法熔融成膜，不粘效果差；超過 390℃易分解發(fā)黑、產(chǎn)生有毒煙氣。
FEP 涂層
280～320℃，保溫 10–20min，涂層熔融致密無孔隙
PFA 高端防腐涂層
320～350℃，保溫 15–25min，耐溫、防腐性能最優(yōu)
ETFE 涂層
260～290℃，保溫 10–20min，韌性高、附著力好
燒結(jié)要點(diǎn)：
烘箱必須熱風(fēng)循環(huán)，工件受熱均勻，避免局部低溫；
禁止快速升溫，階梯升溫更佳，減少涂層應(yīng)力開裂。
六、冷卻出爐
自然緩慢冷卻至室溫（最優(yōu)），涂層內(nèi)應(yīng)力小，不易開裂脫落；
緊急生產(chǎn)可風(fēng)冷，嚴(yán)禁直接冷水驟冷，冷熱沖擊會(huì)造成涂層起皮。
七、成品檢驗(yàn)
外觀：均勻光滑，無針孔、氣泡、流掛、漏底、劃傷、發(fā)黃；
附著力測(cè)試：百格測(cè)試 3M 膠帶拉扯不掉涂層；
簡(jiǎn)易不粘測(cè)試：滴水成珠、不鋪展；
厚度檢測(cè)：膜厚儀核對(duì)干膜厚度達(dá)標(biāo)。
永邦納米材料（東莞）有限公司
