鐵氟龍涂料其實就是大家熟悉的?特氟龍不粘涂層?，學名聚四氟乙烯（PTFE）涂料，以?耐高溫、不粘性、耐腐蝕?為核心特點。
?
今天主要跟大家講一講鐵氟龍涂料的常見施工方法有哪些？

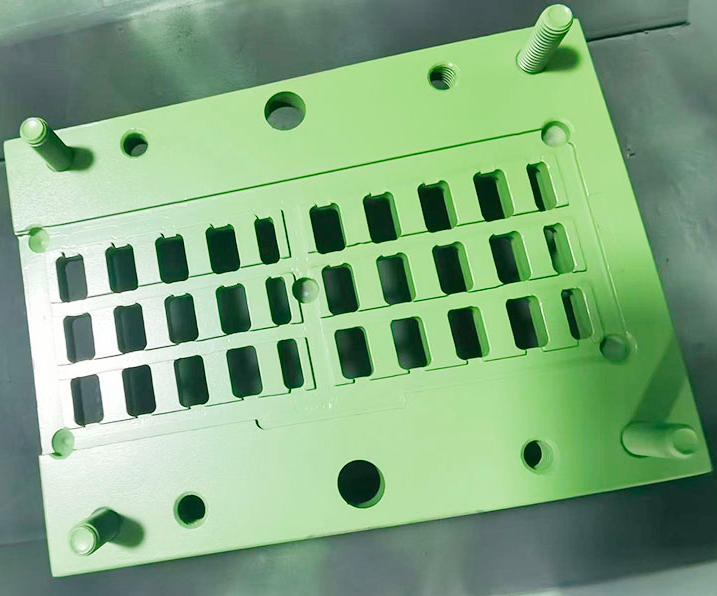

一、空氣噴涂
1. 工藝原理
利用壓縮空氣（0.3–0.5MPa）將涂料霧化，均勻噴附在工件表面，分手動空氣噴涂、自動往復噴涂。
2. 適用范圍
絕大多數工件：鋁合金型材、機架、工作臺、模具、攪拌槳、灌裝配件、無塵車間異形件、大件設備。
可做單層 / 多層涂裝，常規干膜厚度 20–50μm（潔凈室標準膜厚）。
3. 操作要點
基材先做脫脂、噴砂 / 磷化，提升附著力；
分底漆 + 面漆（鐵氟龍體系大多配套底涂），每遍噴涂間隔常溫流平 5–10min；
多層噴涂：一般 2~3 遍，避免單次厚噴流掛、針孔；
噴涂后按涂料要求高溫燒結固化。
4. 優缺點
優點：通用性最強、設備便宜、靈活度高，異形面、邊角、凹槽都能覆蓋；適合小批量、多品種、現場修補。
缺點：涂料利用率偏低（約 40%–60%），有飛霧，需獨立噴漆房；大面積工件人工效率一般。
5. 適配場景
無塵車間鋁型材、各類設備機架、非標配件、局部補漆。
二、浸涂
1. 工藝原理
將整支 / 整件工件完全浸入鐵氟龍涂料槽內，勻速提起，依靠涂料自流形成均勻涂層。分常溫浸涂、熱浸涂。
2. 適用范圍
規則長件、管狀、棒狀、標準型材：鋁合金長條型材、圓管、閥門管件、小標準件；
適合大批量、外形簡單無深凹槽工件。
3. 操作要點
浸槽保持涂料粘度穩定，定期攪拌防沉淀；
升降速度勻速（關鍵）：速度過快涂層薄、不均；過慢易流掛、積漆；
工件吊點選隱蔽位置，減少掛痕。
4. 優缺點
優點：效率極高、涂層整體均勻、設備簡單、涂料利用率高（70%+），適合批量鋁型材流水線作業。
缺點：復雜異形件、深腔、死角易積漆、厚薄不均；無法做局部涂裝。
5. 適配場景
大批量工業鋁型材、管道、標準小件量產涂裝。
三、刷涂
1. 工藝原理
用專用毛刷直接手工涂刷涂料，屬于簡易施工方式。
2. 適用范圍
現場局部修補、邊角補涂、小面積應急；
大型設備無法拆卸、無法進噴漆房 / 浸槽的部位。
3. 操作要點
選用耐高溫專用毛刷，薄刷多遍，禁止一遍厚涂；每遍干透再刷下一遍。
4. 優缺點
優點：無需專用設備、隨時隨地施工、成本最低。
缺點：漆膜平整度差、易有刷痕，膜厚不均，不適合高潔凈度、外觀要求高的工件；效率極低。
5. 適配場景
現場維修、局部補漆、小面積應急，無塵車間外觀件盡量不用。
四、靜電噴涂
1. 工藝原理
給涂料霧滴帶上負電，工件接地形成電場，利用靜電吸附讓涂料均勻包覆工件，分為靜電空氣噴涂、靜電旋杯噴涂。
2. 適用范圍
大批量規整工件：標準鋁型材、鈑金件、箱體、規則設備外殼；
自動化流水線量產，對漆膜均勻度、外觀要求高的產品。
3. 操作要點
工件必須良好接地；
電壓控制在 40–80KV，氣壓配合調整，防止靜電打火；
鐵氟龍涂料多為溶劑型，施工區嚴格防爆。
4. 優缺點
優點：涂料利用率高（80%+）、漆膜細膩均勻、邊角上漆好、自動化程度高、適合連續量產。
缺點：設備投入高；復雜深腔、陰影區靜電屏蔽，上漆效果差；不適合現場零散工件。
5. 適配場景
大型工廠鋁型材、鈑金機架自動化量產涂裝。
五、輥涂
1. 工藝原理
利用沾有涂料的膠輥，滾動接觸工件表面完成涂覆，多用于平板、長條平面件。
2. 適用范圍
純平面板材、長條平板鋁型材、平整板面，無凹凸結構工件。
3. 優缺點
優點：速度快、膜厚極其均勻、適合板材流水線。
缺點：僅適用于平面，有棱角、凹槽、異形件無法施工。
4. 適配場景
平板類凈化板材、平面鋁條。
六、特殊小眾工藝
1. 流涂
工件傾斜放置，涂料從上端淋下，依靠流淌成膜，多用于大型罐體、長管道內壁。
2. 噴涂 + 燒結一體化（線體噴涂）
全自動流水線：上件→前處理→噴涂→流平→高溫燒結→冷卻→下件，全自動化量產，大型氟涂工廠主流。
3. 干粉末噴涂（鐵氟龍粉末涂料）
純 PTFE 粉末靜電噴涂，無溶劑，膜厚更厚（50–150μm），耐磨、防腐更強；需高溫熔融燒結，適合重載、強腐蝕工件。
永邦納米材料（東莞）有限公司
