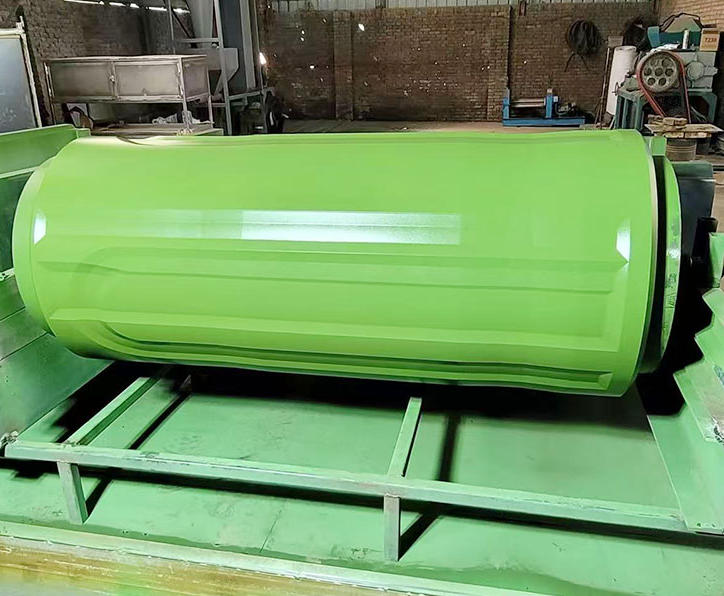

鐵氟龍涂料是一種高性能氟聚合物涂層，具有多種優異特性，廣泛應用于工業與日常生活領域。
?
現在就來看一看鐵氟龍涂料的施工工藝是怎樣的？
1. 工件前處理
去除表面油污、蠟質、銹跡、毛刺、舊涂層
鋅合金、壓鑄件要先去毛刺、拋光，表面無沙眼積灰
2. 噴砂粗化（最關鍵）
目的：增加表面粗糙度，讓鐵氟龍抓得牢、不脫落
砂料：白剛玉 / 石英砂
粗糙度控制：Ra 2.5～5μm
要求：整體均勻啞光，無漏噴、無光亮面
3. 徹底除油脫脂
溶劑清洗 / 超聲波除油
把噴砂后的粉塵、油污全部洗凈
表面達到水膜連續不縮孔標準
4. 烘干
溫度：80～120℃
時間：15～30 分鐘
完全無水汽、無灰塵才能噴涂
5. 噴涂底漆（底涂）
鐵氟龍必須底涂 + 面涂兩層
底漆作用：增加附著力、封閉基材、防腐蝕
噴涂方式：靜電噴槍 / 手動噴槍薄噴均勻
膜厚：5～15μm
6. 底漆預固化
溫度：180～220℃
時間：10～20 分鐘
烤到不粘手、半固化狀態即可
7. 噴涂鐵氟龍面漆
均勻噴涂 1～2 遍
濕膜流平良好，無流掛、無針孔、無漏底
面漆膜厚：15～40μm（按需求可調）
8. 高溫燒結固化（核心）
不同材質溫度不一樣：
普通 PTFE：340～380℃ 保溫 15～30 分鐘
FEP：280～320℃
鋅合金壓鑄件：控溫 320℃以內，防止變形軟化
原理：高溫讓氟樹脂熔融流平、成膜結晶，形成不粘防腐層。
9. 自然冷卻 + 檢驗
自然冷卻到常溫
檢查：外觀、附著力、硬度、不粘性、有無針孔氣泡
合格后包裝
永邦納米材料（東莞）有限公司
